289:n työntötankojen mitoituksesta.

[Nelkku]

Alkoi tuossa askarruttamaan, että ollaanko menossa "kiville" työntötankojen mitoituksessa.

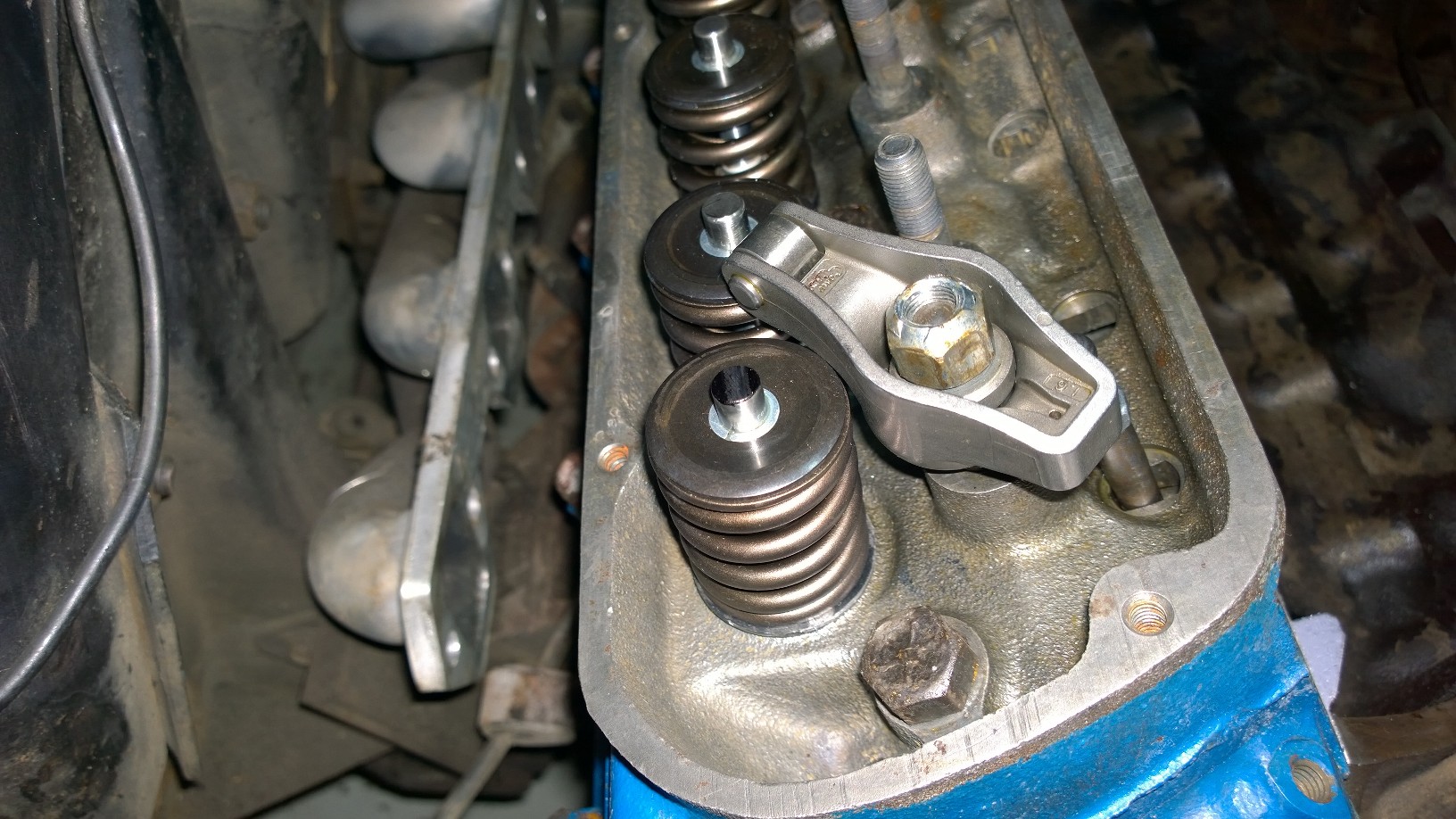

Tuossa on pari kuvaa lyhyistä ja pitemmistä työntötangoista ja niitten kosketuspinnoista venttiilin varteen.
Lyhyissä kosketuspinta on aika hyvä, mutta keinu jää turhan kenalleen. Pitemmässä taa kosketuspinta aika reunassa, mutta keinun asento vähän parempi.
Mitä ongelmia on edessä näissä vaihtoehdoissa?

[Nelkku]

Tässä pitemmillä tangoilla.

[starsky]

Comp Cams videoinfo:


Ja asiaan liittyviä videoita tulee lisää sivupalkkiin.

Pivotball kannattanee myös sovitella kuppiinsa:
http://www.mustangclub.fi/board/viewtop ... 15#p108792

Mitä ongelmia on edessä näissä vaihtoehdoissa?

Tuossa esteettisesti paremman näköisessä setupissa (pitkällä tangolla) on kosketuspinta melko pielessä ja aiheuttaa sivusuuntaista kuormitusta venttiilinvarteen = kuluttaa ohjuria.

Lyhyen tangon setup näyttää kosketuspinnan suhteen hyvältä.

[MONTTU]

Mulla on samat vipat ja jos oikein muistan niin yhtä "kenallaan"

[Nelkku]

Tuossa kenottavassa keinussa on hankalampaa säätää venttiileitä, kun tila loppuu hylsylle. Ei varmaan ole estettä laittaa lukittavaa säätömutteria peltikeinuille, niin saa vähän enemmän tilaa. Mitäs rasvaa keinun ja pivotpallon väliin laittais sisäänajoon? Riittääkö nokkarasva?

[porttari]

Vaikkei nyt ihan juuri tähän liitykään suoraan, niin venttiilinpään korkeuskin vaikuttaa vipan asentoon/geometrian syntyyn.

[Nelkku]

Vaikkei nyt ihan juuri tähän liitykään suoraan, niin venttiilinpään korkeuskin vaikuttaa vipan asentoon/geometrian syntyyn.

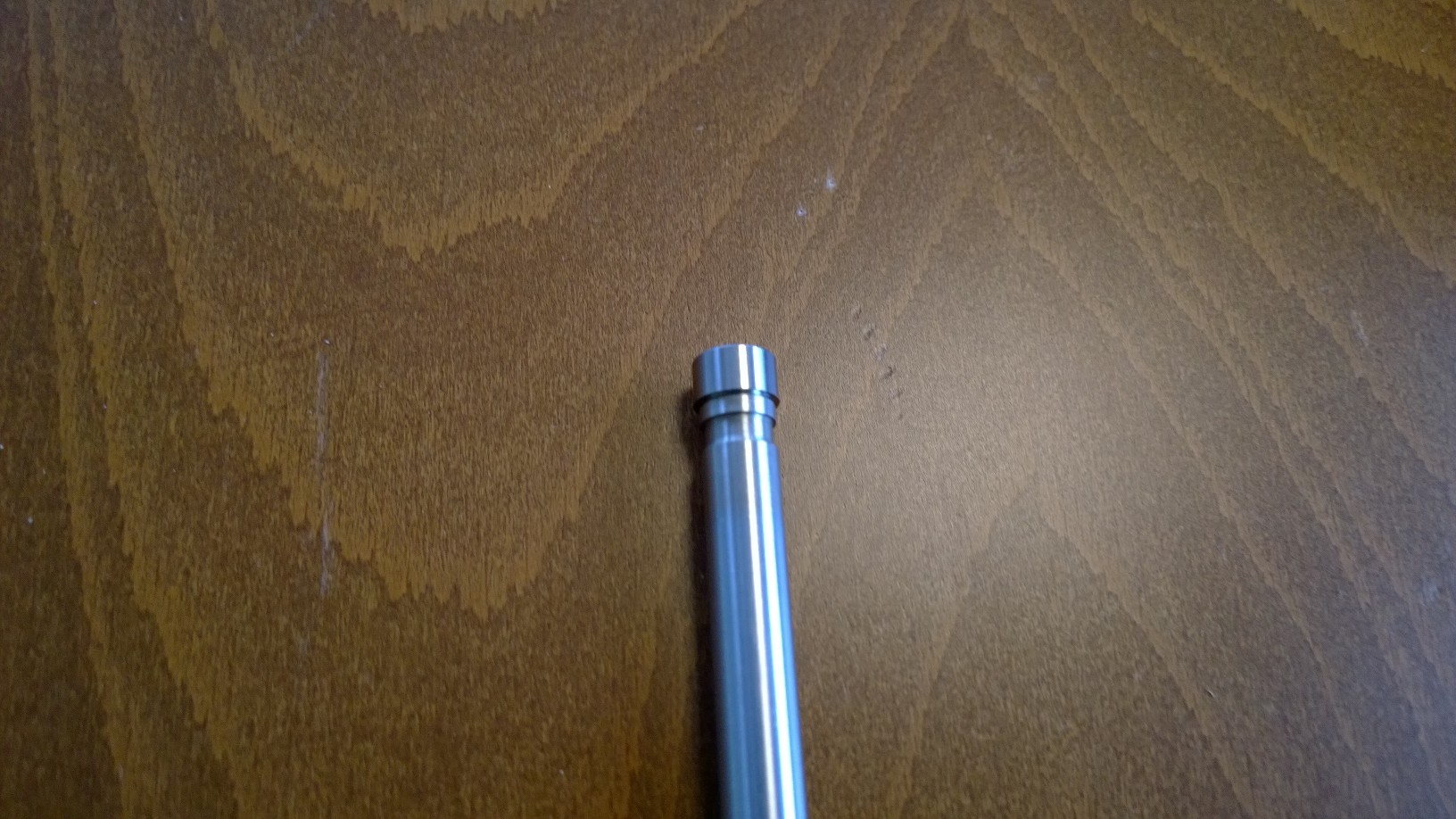

Mietin noita venttiilin päitä ja jos niistä ottaisi muutaman millin pois, mutta miten käy karkaisun. Ei viitsisi alkaa miettiä uusia venttiileitäkään.

[Galaxie61]

puolella nostolla kun keinuvipu on 90 asteen kulmassa venttiilinvarteen niin alkaa osat olemaan oikeen mittasia.

[Nelkku]

Kiitti vinkeistä. Täytyy käydä putiikissa josko nuo lash capit mahtuisi keinujen rullan ohjureiden väliin. Katsoin mielenkiinnolla värillä pallon sovituksen keinuun ja aika tasaisesti istuu.

[Nelkku]

Tuli näprättyä venttiilit lyhemmiksi ja huppu päälle. Kohti uusia "pettymyksiä"
